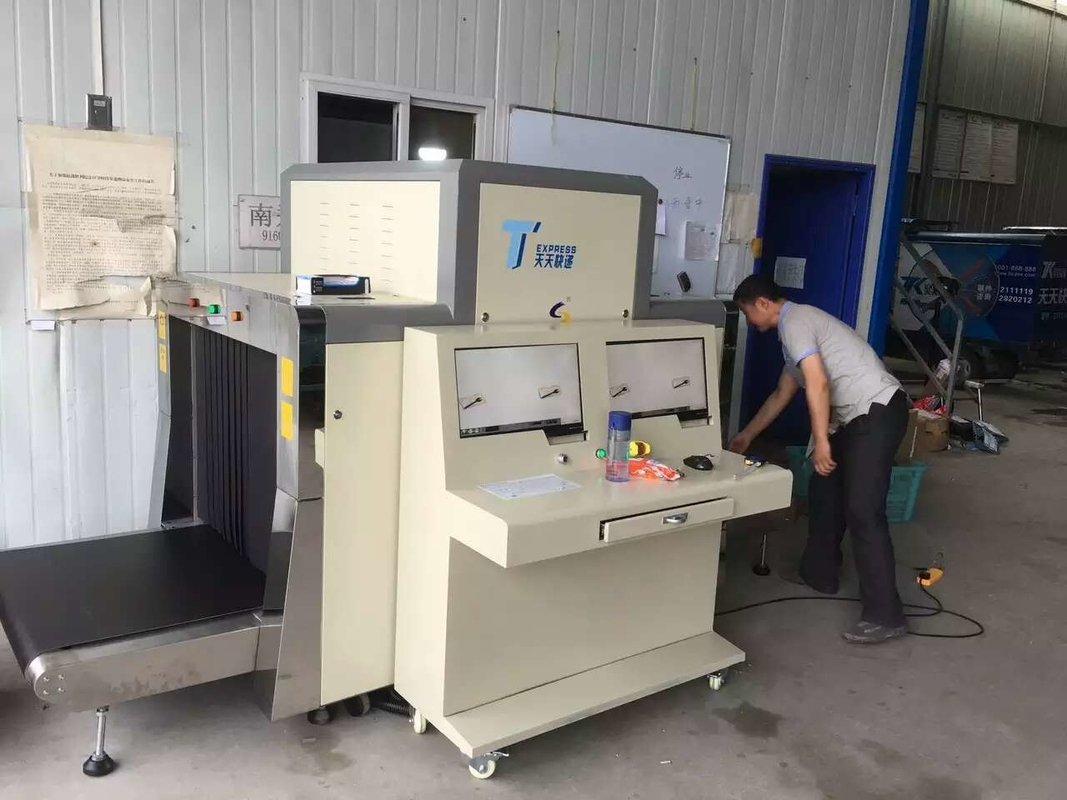

二重視線X線重荷検査機/X線セキュリティスキャナーシステム
仕様
LOT A:重貨物 双視X線機器
このX線スクリーニングシステムは,密輸品,武器,爆発物,危険品の輸入を禁止するように設計されています.荷物/包装類の物体中の物質と装置この仕様によってカバーされる提案されたシステムは,安全部隊が手荷物,荷物,貨物を検査し,密輸品,武器,爆発物,危険品物質と装置は 制限区域/航空機に運ばれています
一般的な
1400-17mm (幅) x 1600-1900mm (高さ)
- システム幅 <2,820mm
- システム長 < 7,788mm
- システム高さ<3,321mm
- 輸送機の高さ <285mm
- システム は 移動 を 容易 に する ため,重荷 の ローバー に 搭載 さ れる べき です.
- ワイヤの解像度: 36 American Wire Gauge (AWG) / 40 Standard Wire Gauge (SWG) 以上で,各方向に非隔離された固形銅ワイヤを画像化できる必要があります.
- 鋼の穿透: 最低28mmの鋼の穿透をイメージすることができる必要があります.
- 輸送機速度:両方向で0.20m/s ±10% (輸送機速度を操作者が調整する規定は好ましい)
- 輸送器の負荷> 3,000kg 220Vで均等に分配
- 輸送モーター: メンテナンス不要 (使用するモーターの種類,例えば密閉ドラムなど)
- 輸送機タイプ:重用鋼の動力補助走行ローラー
- ディスプレイ: 24インチ TFT/LCD/LED モニターの2つ以上 (解像度 1024 x 768 以上)
- ネットワーク接続: 機械を標準LANに接続する規定は好ましいで,供給者は利用可能性を示すべきである.
- 電源: 230V ± 20V,交流 50/60 Hz
- 突発的な停電の場合,必要な初期化なしでシステムが自動的に機能を再開する必要があります.
X線システムコンピュータ
- コンピュータとOSは,容易なメンテナンス/交換のために自由に利用可能でなければならない.
- 必要なソフトウェアのコピーは,CD/DVDに別々に提供されるべきである (例えば,オペレーティングシステム,プロプライエタリソフトウェア名とバージョン)
X線発電機
- システムには,それぞれ (H-V) の以下の仕様を持つ2つの個別独立X線発電機がサポートされるべきである.
- 冷却: 密封された油浴と強制空気
- 防護: 超電圧/電力の急増/超温度に対する保護が利用可能である必要があります. 防護システムは,機器を含む全装置をカバーする必要があります. X線発電機,電力供給設備コンピュータシステム,端末機器など
検出システム
- マルチエネルギー (検出器2つの配列:高エネルギーと低エネルギー)
- 検出器数列:L型
画像性能
- ズーム: システムでは静止モードでスクロール画像のズームを8倍以上の速度で動作させることができる.
- コントラスト調整: システムでは,スクロール画像で適応コントラスト調整を行うことができる.
- 臓器/無機分別:システムは有機物質と無機物質を区別できるものとする.
- X線ビームの偏差は,角切断なしで最大袋の大きさの完全な画像が表示されるようなものでなければなりません.
- 機械が特定の物体を貫通できない場合は,手動でアラームを消すまで,操作者に通知するためにアラーム (視覚および音声の両方) を発生させなければなりません.
- 機械は,少なくとも05枚以上の以前の画像をリコールし,復元することができる必要があります.
画像処理
- システムでは,すべての画像処理 (すなわち,黒白,変数ガンマ,無機,有機) を画像最適化機能と組み合わせなければならない.この機能により,オペレーターはすべての材料と密度のために最適なコントラストと最高詳細解像度を表示することができます. この機能は,キーを再プログラムすることなく利用可能である. すべてのソフトウェア機能は,機械のキーボードを使用してのみ制御できる必要があります.キーボードの機能は,ソフトウェアの機能を有効/無効にするために,ユーザーフレンドリーでなければなりません.システムを再起動する必要はありません.
- システムには,画像処理への単一ボタンのアクセスが可能である必要があります. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materialsこの方法により,爆発物を含む高密度有機物質を区別することが可能になる.機械は,操作者がより詳細な検査のために有機材料の画像を監視することを容易にするために,変色または材料の剥離を持つ必要があります疑わしい物品 (爆発物,高密度物質,麻薬) は,リアルタイムで1つのスクリーンで表示されるべきです (アラームとともに異なる色で表示されるべきです).
- 画像処理用のプログラム可能なホットキーが利用できることが望ましい.
- システムではコンパクトディスク (書き込み可能なCD/Flashドライブ) にアーカイブできる必要があります.
- 機械は,画像処理とパターン認識の新しい技術に対応するために,ソフトウェアの強化が容易に実装できるように設計されるべきです.
画像アーカイブ
- システムには,プロプライエタリ,非商業的,または商業的な形式でマニュアル画像アーカイブと取得が含まれ,少なくとも4000枚の画像をアーカイブする能力を持つべきです.
- システムには,より高いセキュリティのために,プロプライエタリで非商業的なフォーマットで自動画像アーカイブが含まれ,商業的なフォーマットで画像を保存するための規定が提供されるべきです.
脅威 の 検出
- システムには,高密度スローホールアラートを含む操作者支援が必要です.
- システムには,操作者支援 爆発的脅威警報が含まれなければならない.
環境要求
- 保存温度: 0:C ~ 50:C
- 動作温度:0: 摂氏から40度
- 相対湿度: 95%まで
健康と安全
- システムは,米国FDAのX線システム (連邦標準2.1-CFR 1020.40) を含む,適用されるすべての国際衛生および安全規制に適合しなければならない.最大漏れ放射線は0未満である.外部パネルと接触する時,1mR/hr(1μSv/hr)放射漏れは,X線線経路における散乱ブロック装置で測定する.
- システムには緊急停止ボタンがある必要があります.
- システムには,X線トンネルの両端のインジケーターと操作者のワークステーションのシステムエネルギー化とX線が備わらなければならない.
- システムには,重要なパネルを外す場合のX線生成を防ぐための安全インターロックシステムが必要です.
- システムはCE,UL,FCC&IECに準拠する.証明書は技術仕様文書に付属しなければならない.
- システムは ISO 9001:2000 認定施設で製造され,技術仕様文書に,この点に関する認証が提供されるべきである.
- トンネルの両端には鉛浸透した安全スクリーンがあり,入口と出口地点に荷物を置くのを容易にするため,トンネルの両端にイオンロールが設置されるべきである.
- 撮影フィルムがX線検査によって損傷しないようにする必要があります.
必須の証明書と設備
一般的な
- システムには,脅威画像投影 (TIP) を含む TSA と DFT 認証が必要です. 証明書は技術仕様文書と一緒に提供する必要があります.
- システムでは中止されたTIP画像をTIPキューに戻す.中止されたTIP画像は次のスキャン対象に提示されるべきではない.
- システムには操作者訓練プログラムが組み込まれなければならない.
- システムは英語をサポートすべきだ.
追加ハードウェア
- 標準コンベヤー延長を提示する (詳細を提示する)
- システムにはロック可能なモニターボックスが含まれなければならない.
- システムには電源コンディショナー/UPSが含まれます.電圧範囲は170V AC50/60Hzに耐える必要があります.
他のアクセサリー
- システムには,操作手帳と保守手帳が組み込まれています.また,操作手帳と保守手帳のそれぞれが2枚ずつ印刷形式で提供されます.すべてのマニュアル (ソフト/印刷) は英語で提供されます.さらに,メンテナンスマニュアルには 予防/定期的なメンテナンス手順が含まれなければなりません.
- システムは,移動可能な操作者をサポートし,最低5mのケーブルを搭載する必要があります.
- 供給される承認試験キット
- 抗ネズミと防塵カバーの利用が さらに利点になります
追加的な主要利用者要件
操作者の制御と表示
- 下記事項及び上記画像処理装置に必要とするすべての制御装置については,規定が用意されるべきである.
- 装置のオン/オフ
- X線 オン/オフ
- 輸送機 オン/オフ
- 輸送機 前向/逆向
- 緊急停止
- 操作者が監視するシステムに関するすべての重要な情報を表示できる装置が用意されなければならない.その中には以下の情報も含まれる.
- X線 オン
- X線 時間
- 検査数
- すべてのシステムエラーに対するシステムアラームとアラートシグナル
- 操作者の識別/ログオン/ログオフ
- 輸送ベルトの両側 (前側と後ろ側) に約1mの長さの硬いロールベッドが固定され,荷物/貨物のスムーズな積載と卸荷を容易にする.
- 輸送機には前後両方向の機能があり,指定された負荷に対して2つの (02) モーターで駆動されるのが望ましい.
- システムの動作は,近くで動作する他の電子機器に干渉しないことを保証し,その逆も行うべきである.
保証とサービスサポートのレベル
一般的な
完全なX線システムは,機器が成功して稼働した日から少なくとも2年 (02) 保証されるべきである.
サービスレベル協定 (SLA)
X線発電機:X線発電機には少なくとも5年間の保証があり,発電機の交換方法 (必要に応じて) が示されるべきです.
延長保証
The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF
また,部品レベルまで推奨されるスペア部品の詳細なリストと,製造者の部品番号と現在の価格も提供すべきである.
訓練
訓練はシステムの寿命の延長のための前提条件です.
試験装置
ICAO (国際民間航空機関) の要求事項を遵守することが不可欠である.試験に適したICAO承認された試験部品セットを調達すべきである.
試験装置は,ICAOの安全手帳の表に従って,以下の標準試験を測定できるものでなければならない.
- シングルワイヤの解像度
- 有用な浸透
- 物質 的 差別
- シンプルな浸透
- 空間解像度
- 薄金属画像
X線強度計 (放射線強度測定) などの他の標準試験機器が供給されるべきである.
