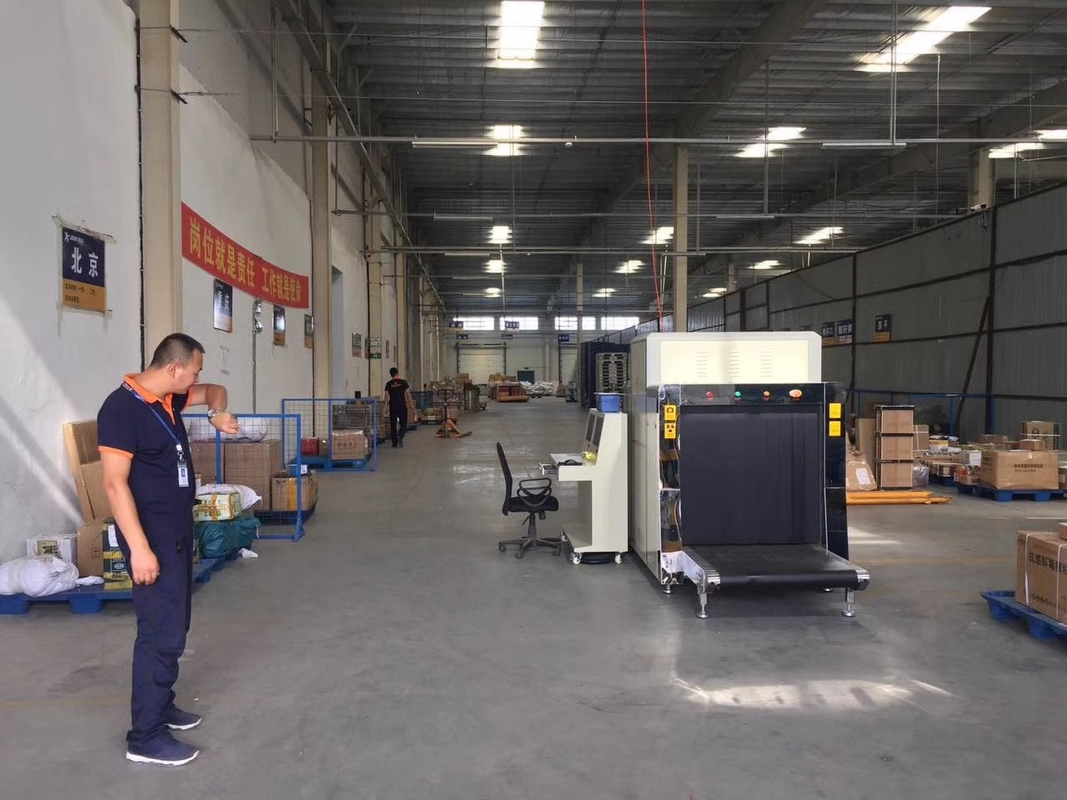

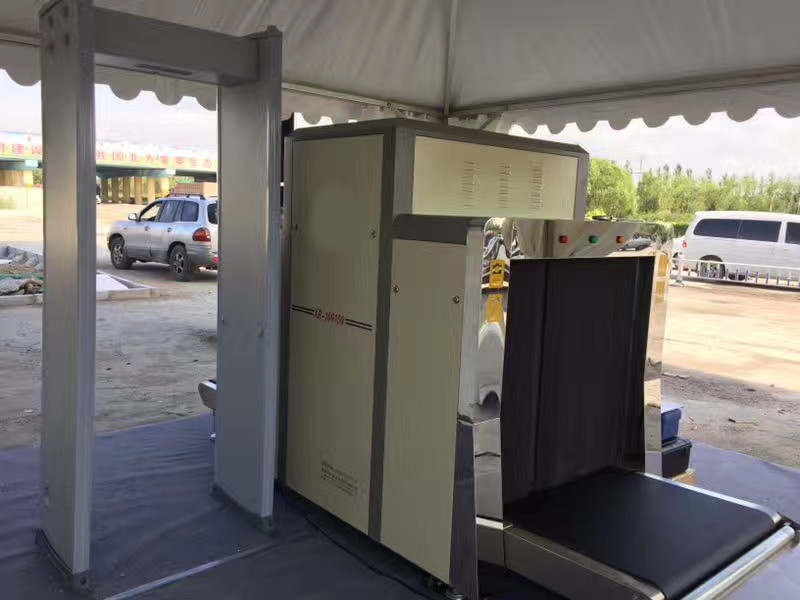

安全X線貨物検査システム/X線荷物スキャナースクリーニングマシン
特徴:
1. 音と光によるアラーム:: 条件に適合するときに音と光によるアラーム.
2ネットワークインターフェイス:ローカルエリアネットワークに接続し,複数のターミナルを同時にチェックバッグをサポートすることができます.
3安全線:自動制御下での送信線,ミスを避ける.
4キー制御によってオフにする:マシンをオフにするには,たった一つのステップが必要です:キーを回します. 機器の自動セキュリティロックダウン,複雑な多くのステップを必要としません,よりシンプルです.
5視野: 拡大領域を注意深く観察しているかもしれない.
6. 自動で故障を推定: 自動で故障を推定し,迅速なメッセージ,保守に役立ちます.
テクニカルデータ:
トンネルの大きさ: 1000W × 1000H mm
輸送機速さ:0.22m/s
輸送機 最大負荷: 200 kg
単一の検査用用量 < 1.5μGy
ワイヤの解像度:0.1mm メタルライン
鋼鉄穿透: 30MM 装甲板
フィルム安全性:ISO 1600
最大漏れ放射線 <0.3μGY/H
X線発電機:
垂直上向き
管の電流:0.4~1.2MA (調整可能)
アノード電圧: 100~160KV (調節可能)
角度: 80°
発電機の冷却/稼働期間 密封された油浴と強制空気/100%
画像パフォーマンスシステム:
X線センサー: L型光二极管配列探知器 12ビット
モニター:高解像度 17インチカラーLCDディスプレイ
カラー品質: 24 ビット 本物の色
エッジ増強:オブジェクトのコンートゥールのエッジがよりはっきりしている.
スーパー画像強化:画像の詳細がよりはっきりしている.
高浸透強度表示: 画像の暗い領域の明るさを増やして,高吸収質量の後ろにある物体を明確に表示する.
低浸透強度 ディスプレイ:低吸収性の質量 (浸透が容易) のコントラストを増加させ,はっきりと表示する.
増幅器: 部分放大機能
照明/暗示:画像の明るさを増やし/画像の明るさを減少させる.
過去の20枚の画像を表示し,いずれかを処理します.
画像復元:コンベヤーを停止した時の画像を初期状態に戻す
画像保存:リアルタイムで画像を保存し,動作状態で処理します.
多エネルギー機能:
多エネルギー色: オレンジの有機物質,青の無機物質,緑の混合物を表示します
高エネルギー/低エネルギー: 2つのエネルギータイプを表示するスイッチ,高エネルギーが金属を代表し,低エネルギーが非金属を代表します.
麻薬と爆発物に対する補助機能:麻薬と爆発物などの危険な物質を検出するのに役立ちます.
音声・可視アラーム: 条件を満たすときに音声・可視信号を出す.
ETHERNET TCP/IP 機能
操作環境:
保存温度: -20°Cから60°C
動作温度: 0°Cから45°C
相対湿度: 20~95% 凝縮しない
システム電源: 220 VAC (± 10%) 50±3HZ
電力消耗: 1.5 KW (最大)
騒音: <65DB
|
トンネルサイズ: |
1000 ((W) *1000 ((H) mm |
| 輸送機の速度: | 0.22m/s |
| 輸送機 最大負荷: | 200kg |
| インスペクション毎の用量: | <1.7μGy/h |
| 決議: | <0.101mm メタルワイヤー |
| 穿透力: | 34mm スチール |
| フィルムの安全性 | 保証 ISO1600 フィルム |
| X線漏れ | <0.1μGy/h (外側のホイスから5cmの距離で) |
| 直接生成する: | 下へ |
| 発生角度: | 80度 |
| アノード電圧: | 100-160KV |
| アノード電源: | 0.4から1.2mA |
| 冷却/作業サイクル: | オイル冷却/100% |
| X線センサー: | L型光二极管配列 (単エネルギー),深さ12ビット |
| モニター: | 高解像度カラー,LCD アコーダー,17インチ |
| 画像処理: |
エッジ強化,画像強化,画像照明 暗くなるのを減らす 画像を返却する 画像の取得 |
| 画像グレーレベル: | 4096 |
| 画像の最大解像度: | 1024 * 1280 ピクセル |
| 画像処理: | リアルタイム処理のための24ビット |
| 画像保存: | リアルタイムで6万枚の写真を保存します |
| ゾーンとズーム: |
1〜9 画像領域 2, 4, 8, 16 倍拡大 全画面連続観察 |
| 動作温度/湿度: | 0°C-45°C/20%~95% (冷却しない) |
| 貯蔵温度/湿度: | -20°C~60°C/20%~95% (不凝縮) |
| 動作電源: | 220VAC (± 10%) 50±3Hz |
| 電力消費量: | 1.8 KW (最大),0.3KW (動作) |
| 騒音: | <58dB |
応用:
空港
輸送ターミナル
建築物
工場 (服,靴,バッグに針をつけること)
裁判所
大使館
軍事施設
刑務所
ホテル
学校
コンベンションセンター
セキュリティチェックポイント
特別イベントの場所
よくある質問
.
| 製品 | クライアントの要求 | |||
| トンネルの寸法 | 1m ((W) x 1m ((H0) およそ |
物理 的 に 確認 する
|
測定テープまたはこの寸法の荷物を介して測定を機械を通過する必要があります | |
| 輸送機の速度 | 0.2m/s | 物理 的 に 確認 する | ベルトの真ん中にマーカーを作って 時計を使って 分間の距離を測って 秒の長さを計算します | |
| 輸送機の高さ | 300mm | 物理 的 に 確認 する | 測定テープを通して | |
| 最大負荷 | 200kg (均等に分配) | 物理 的 に 確認 する | 200kg相当の負荷を置き,それを機械を通過させてください | |
| 決議 | 38 AWG/40 AWG | 物理 的 に 確認 する | 確認するためにワイヤの1つを切ることができます. | |
| 鋼の浸透 | 30/38mm | 30mmのプレートに入れて,それをスクリーン,オレンジ色で有機製品をスクリーンすることができますか試してみましょう. | ||
| X線漏れ | 1μGy/h未満 (ハウジングから5cmの距離で),公開されたすべての国際規格に準拠する | 長さ300mm,幅300mm,高さ75mmのボードを使って X線機器を通り,スクリーンを見てください | ||
| 検査ごとに投与量 | 1 μ Sv未満 | 物理的に機能する機械によって | ||
|
フィルムの安全性
|
ASA/ISP 1600までの高速フィルムで保証される | ISO 1600 フィルムを使用する | ||
| X線発電機 | ||||
| アノード電圧 | 160KV | 電気試験方法と手順 |
160kV 動作する 150kV |
|
| アノード電流 | 1m |
電気試験方法と 手続きについて |
パワーメーターを使用 | |
| 冷却 | 密封した油浴 | 試験方法と手順 |
密封された 電気オイル 浴室 強制空気 |
|
| 作業サイクル | 100% | 試験方法と手順 |
適格化 税金100% サイクル |
|
| 画像取得システム | ||||
| X線変換器 | L形探知線 | 物理的に機能する機械によって | ||
| 画像処理 | 24ビット | 物理的に機能する機械によって | ||
| 画像保存容量 | 最大5万枚の画像 | 物理的に機能する機械によって | ||
| 画像表示 | 色,黒&白,多エネルギー,多吸収性,無機剥離,超強化,負,高/低浸透 | 出力を見てください | ||
| 関心のある地域 (ROI) とZoom | 選択可能な画像,ズーム領域,1~32倍連続拡大,1~3倍ローカル拡大 | 物理的に機能する機械によって | ||
| 画像のリコール | 前記画像は取り戻せる | 物理的に機能する機械によって | ||
| ディスプレイモニター | 17?? 高解像度LCD | 物理的に機能する機械によって | ||
| 追加機能 | ||||
| 標準機能 | システムメニュー,自己テストの電源,日付/時間表示,荷物カウンター,操作者の認証数,メーター記録. システムオン/レイオンタイマー,動作モード表示,画像保存 | 物理的に機能する機械によって | ||
| 選択可能 | 爆発物/薬物検知,音声アラーム,ライトアラーム,画像撮影システム (CIS) | 物理的に機能する機械によって | ||
| 設置データ | ||||
| 貯蔵温度/湿度 |
-40 °Cから + 60 °C 5%~95% (不凝縮) |
機能しない |
-40 °Cから + 60 °C 5% ~95% |
|
| 動作温度/湿度 |
0°から+40° 5%~95% (不凝縮) |
機能性 |
0°から+40° 5% ~95% |
|
| 電源 | 110-240 VAC ((+10%から15%と50 Hz/60 Hz (+/- 3 Hz) | 機能性 | 110-240 VAC ((+10%から15%と50 Hz/60 Hz (+/- 3 Hz) | |
| 電力消費量 | 1.0 KVA | 機能性 | 1.0 KVA |
