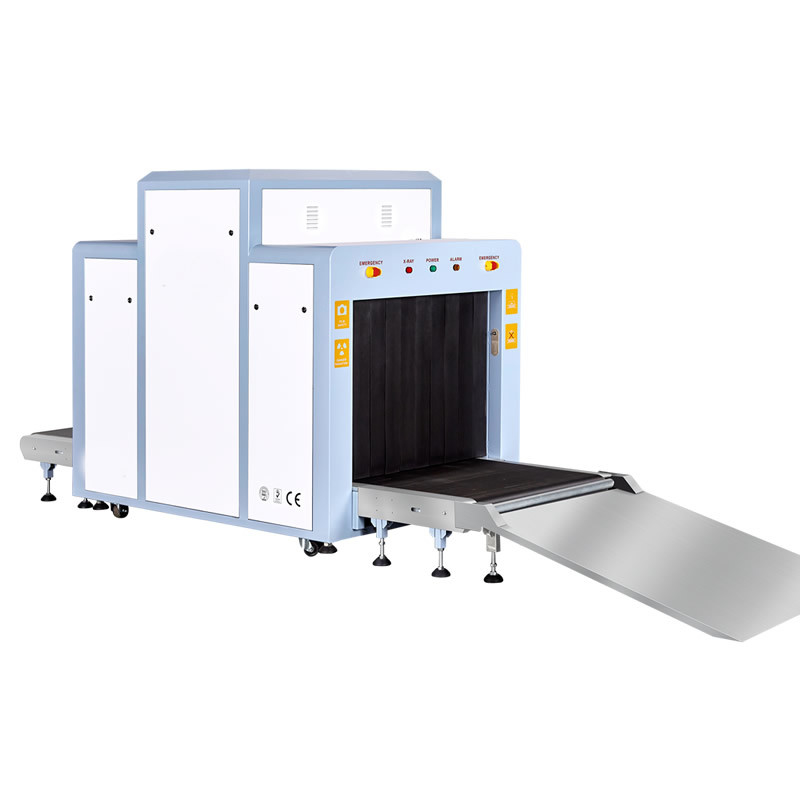

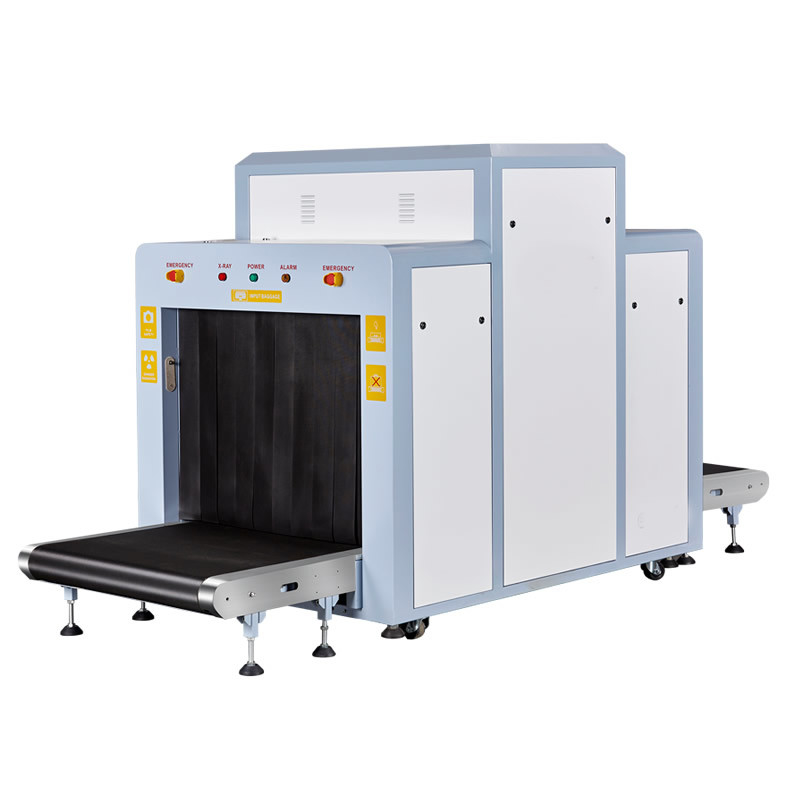

一般仕様
トンネルサイズ: 1000 (W) * 1000 (H) mm
輸送機の速度...0.22m/s
輸送機 最大負荷:270体重
検査1回の投与量<1.6μGy/h
解像度<0.0787mm 銅線
空間解像度 レベル:dia1.3mm 縦:dia1.0mm
解像度を突破する 直径0.511mm
浸透40mm 鉄鋼
フィルム安全:ISO1600フィルムの保証
X線漏れ <0.1μGy/h (外部のホイスから5cmの距離で)
X線発電機
直接生成: 下から上へ
怒りを生み出す: 80度
アノード電圧140~160Kv
アノード電源0.4〜1.2mA
冷却/作業サイクル オイル冷却/100%
画像システム
X線センサー L型光二极管配列 (多エネルギー),深さ12ビット
モニター 高解像度カラー,LCD アコーダー,17インチ
画像処理 エッジ増強,画像強化,画像照明,暗化軽減,画像返却,画像取得
画像 グレーレベル4096
画像の最大解像度:1024 * 1280 ピクセル
リアルタイム処理のための画像処理24ビット
画像保存 リアルタイムで6万枚の写真
ゾーンとズーム1-9 画像領域,24,816 倍拡大 全画面連続観察

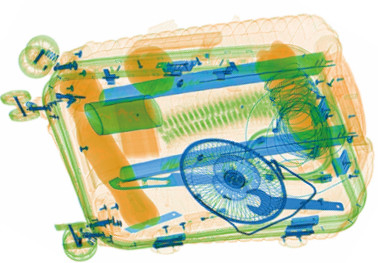

多エネルギー物質を区別する 有機物質をオレンジで,無機物質を青で,混合物を緑で
高エネルギー/低エネルギー:高エネルギーから低エネルギーに切り替える
薬物や爆発物粉末を検出する助け
設置データ
動作温度/湿度 0-45/20%-95% (不凝縮)
貯蔵温度/湿度 -20-60/20%-95% (冷却しない)
動作電源220VAC ((± 10%) 50±3Hz
電力消費量1.0 KW (最大)
騒音: <58dB
|
トンネルサイズ: |
1000 ((W) *1000 ((H) mm |
| 輸送機の速度: | 0.22m/s |
| 輸送機 最大負荷: | 200kg |
| インスペクション毎の用量: | <1.7μGy/h |
| 決議: | <0.101mm メタルワイヤー |
| 穿透力: | 34mm スチール |
| フィルムの安全性 | 保証 ISO1600 フィルム |
| X線漏れ | <0.1μGy/h (外側のホイスから5cmの距離で) |
| 直接生成する: | 下へ |
| 発生角度: | 80度 |
| アノード電圧: | 100-160KV |
| アノード電源: | 0.4から1.2mA |
| 冷却/作業サイクル: | オイル冷却/100% |
| X線センサー: | L型光二极管配列 (単エネルギー),深さ12ビット |
| モニター: | 高解像度カラー,LCD アコーダー,17インチ |
| 画像処理: |
エッジ強化,画像強化,画像照明 暗くなるのを減らす 画像を返却する 画像の取得 |
| 画像グレーレベル: | 4096 |
| 画像の最大解像度: | 1024 * 1280 ピクセル |
| 画像処理: | リアルタイム処理のための24ビット |
| 画像保存: | リアルタイムで6万枚の写真を保存します |
| ゾーンとズーム: |
1〜9 画像領域 2, 4, 8, 16 倍拡大 全画面連続観察 |
| 動作温度/湿度: | 0°C-45°C/20%~95% (冷却しない) |
| 貯蔵温度/湿度: | -20°C~60°C/20%~95% (不凝縮) |
| 動作電源: | 220VAC (± 10%) 50±3Hz |
| 電力消費量: | 1.8 KW (最大),0.3KW (動作) |
| 騒音: | <58dB |
応用:
空港
輸送ターミナル
建築物
工場 (服,靴,バッグに針をつけること)
裁判所
大使館
軍事施設
刑務所
ホテル
学校
コンベンションセンター
セキュリティチェックポイント
特別イベントの場所
よくある質問
.
| 製品 | クライアントの要求 | |||
| トンネルの寸法 | 1m ((W) x 1m ((H0) およそ |
物理 的 に 確認 する
|
測定テープまたはこの寸法の荷物を介して測定を機械を通過する必要があります | |
| 輸送機の速度 | 0.2m/s | 物理 的 に 確認 する | ベルトの真ん中にマーカーを作って 時計を使って 分間の距離を測って 秒の長さを計算します | |
| 輸送機の高さ | 300mm | 物理 的 に 確認 する | 測定テープを通して | |
| 最大負荷 | 200kg (均等に分配) | 物理 的 に 確認 する | 200kg相当の負荷を置き,それを機械を通過させてください | |
| 決議 | 38 AWG/40 AWG | 物理 的 に 確認 する | 確認するためにワイヤの1つを切ることができます. | |
| 鋼の浸透 | 30/38mm | 30mmのプレートに入れて,それをスクリーン,オレンジ色で有機製品をスクリーンすることができますか試してみましょう. | ||
| X線漏れ | 1μGy/h未満 (ハウジングから5cmの距離で),公開されたすべての国際規格に準拠する | 長さ300mm,幅300mm,高さ75mmのボードを使って X線機器を通り,スクリーンを見てください | ||
| 検査ごとに投与量 | 1 μ Sv未満 | 物理的に機能する機械によって | ||
|
フィルムの安全性
|
ASA/ISP 1600までの高速フィルムで保証される | ISO 1600 フィルムを使用する | ||
| X線発電機 | ||||
| アノード電圧 | 160KV | 電気試験方法と手順 |
160kV 動作する 150kV |
|
| アノード電流 | 1m |
電気試験方法と 手続きについて |
パワーメーターを使用 | |
| 冷却 | 密封した油浴 | 試験方法と手順 |
密封された 電気オイル 浴室 強制空気 |
|
| 作業サイクル | 100% | 試験方法と手順 |
適格化 税金100% サイクル |
|
| 画像取得システム | ||||
| X線変換器 | L形探知線 | 物理的に機能する機械によって | ||
| 画像処理 | 24ビット | 物理的に機能する機械によって | ||
| 画像保存容量 | 最大5万枚の画像 | 物理的に機能する機械によって | ||
| 画像表示 | 色,黒&白,多エネルギー,多吸収性,無機剥離,超強化,負,高/低浸透 | 出力を見てください | ||
| 関心のある地域 (ROI) とZoom | 選択可能な画像,ズーム領域,1~32倍連続拡大,1~3倍ローカル拡大 | 物理的に機能する機械によって | ||
| 画像のリコール | 前記画像は取り戻せる | 物理的に機能する機械によって | ||
| ディスプレイモニター | 17?? 高解像度LCD | 物理的に機能する機械によって | ||
| 追加機能 | ||||
| 標準機能 | システムメニュー,自己テストの電源,日付/時間表示,荷物カウンター,操作者の認証数,メーター記録. システムオン/レイオンタイマー,動作モード表示,画像保存 | 物理的に機能する機械によって | ||
| 選択可能 | 爆発物/薬物検知,音声アラーム,ライトアラーム,画像撮影システム (CIS) | 物理的に機能する機械によって | ||
| 設置データ | ||||
| 貯蔵温度/湿度 |
-40 °Cから + 60 °C 5%~95% (不凝縮) |
機能しない |
-40 °Cから + 60 °C 5% ~95% |
|
| 動作温度/湿度 |
0°から+40° 5%~95% (不凝縮) |
機能性 |
0°から+40° 5% ~95% |
|
| 電源 | 110-240 VAC ((+10%から15%と50 Hz/60 Hz (+/- 3 Hz) | 機能性 | 110-240 VAC ((+10%から15%と50 Hz/60 Hz (+/- 3 Hz) | |
| 電力消費量 | 1.0 KVA | 機能性 | 1.0 KVA |
